Jalousiesteuerung

Als Stand-Alone Anwendung bedient die Jalousiesteuerung pro Bus bis zu 160 Bedienwippen und Motoren. Zusätzliche Busse erweitern die Anlage bei gleichbleibend hoher Reaktionsgeschwindigkeit.

Integrale Anwendung mit Beschattung, Beleuchtung und Klima nutzen denselben Bus, dieselben Bedienstellen und eine gemeinsame Steuerung. Sie nutzen die Beschattung zur Klimaregelung und reagieren abhängig von der Raumnutzung.

Merkmale:

• Bedienstellen in den gängigen Designs
• Grosse Auswahl an Steuerungen verschiedenster Leistungsklassen
• 160 Bedienwippen oder Motoren pro Bus. Verdrahtung in freier Topologie.
• Erweiterung um zusätzliche Busse
• Unmerkliche Reaktionszeit. Garantierte Ansteuerung sämtlicher Motoren innert 50ms, unabhängig von der Anzahl. Synchrone Bedienung ganzer Fassaden. Einlesen der Bedienung innert 50ms.
• Automatische Beschattung nach Sonnenstand, Nachführung des Lamellenwinkel
• Reaktivierung der Beschattungsautomatik beim Verlassen des Raumes

Bedienstellen mit LED Rückmeldung werden über Modbus bedient. Enocean-Taster erlauben die Funk-Anbindung an Storenaktoren mit Option 'Enocean'.

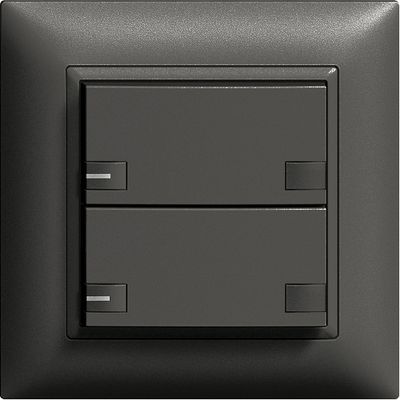

Modbus Taster sind mit integrierten Raumfühlern erhältlich: Temperatur Feuchte und Luftqualität VOC. Beschattung und Beleuchtung lassen sich in der Bedienung zusammenfassen. TKE08/TKS08 Bedienstellen unterstüzen bis zu 4 Wippen (8 Taster).

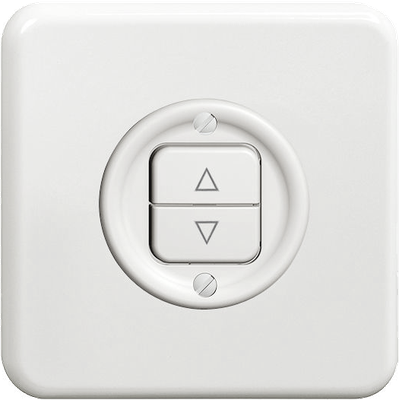

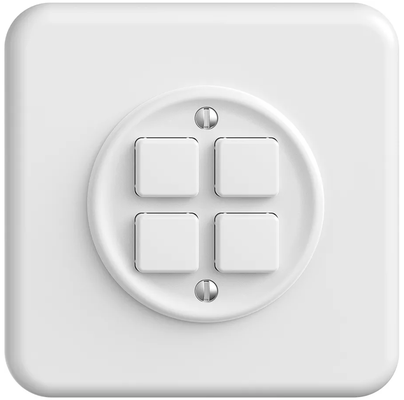

ABB Sidus, EDIZIOdue, STANDARDdue, Feller Standard und Enocean. Weitere Tasterprogramme einsetzbar über Universalkoppler BKU04.

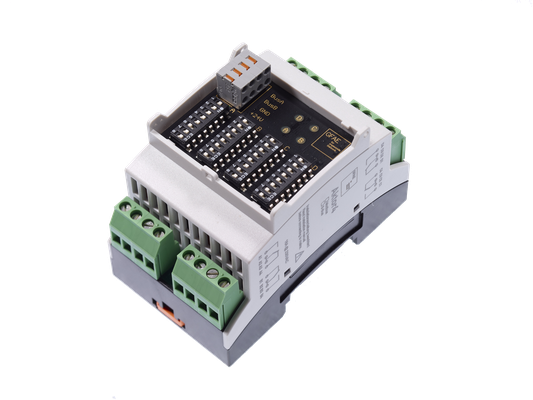

Die Modbus Storenaktoren können sowohl bei der Steuerung, als auch abgesetzt in Kleinverteilern platziert werden. Der steckbare SA42 im IP20 Gehäuse findet hauptsächlich im Zweckbau Verwendung, wo er in Hohldecken oder Hohlboden  gelegt wird. Mit der Option 'Enocean' lassen sich auch batterielose Funk-Taster am SA42 anmelden.

Die Verbindung zwischen Aktoren und Steuerung ist ein 4-adriges Buskabel in Linien-,Stern- oder Baumtopologie.

Für die Jalousiesteuerung mit Modbus ist ein kostenloses, frei erweiterbares Anwendungsframework verfügbar. Beispielanwendungen für Wago, Beckhoff, SAIA, Schneider Modicon, ABB und weitere.

Anwendungsbeispiel: Eine Gruppe mit 3 Antrieben und 2 Bedienstellen.

Die Funktionalität des Ctrl-FB ist frei programmierbar; ebenso die Rückmeldungen zu den Bedienstellen. Vorgefertigte, quelloffenen Funktionsbausteine für Rollos und Jalousien mit Verwaltung von Position und Lamellenwinkel sind im Applikationsframework enthalten.
