Modbus Sensor-/Aktormodule

Tasterkoppler und Integrierte Tasterplatten

Download
TKS04.Modbus
Universelle Tasterplatte mit integriertem Buskoppler für bis zu 4 Taster und RGB LEDs in beliebiger Anordung. Konfigurierbare Signalisationsfarben. Meldung von Einfach- Doppel- und Dauerbetätigung sowie Ende der
Dauerbetätigung. Toolfreie Konfiguration.
Optionen: Temperatursensor, Feuchtesensor, Luftqualitätssensor und Analogeingang.
.
180530(Er) TKS08.pdf
Adobe Acrobat Dokument 1.8 MB
Download
TKS08.Modbus
Universelle Tasterplatte mit integriertem Buskoppler für bis zu 8 Taster und RGB LEDs in beliebiger Anordung. Konfigurierbare Signalisationsfarben. Meldung von
Einfach- Doppel- und Dauerbetätigung sowie Ende der Dauerbetätigung. Toolfreie Konfiguration.
Optionen: Temperatursensor, Feuchtesensor, Luftqualitätssensor und Analogeingang.
.
180530(Er) TKS08.pdf
Adobe Acrobat Dokument 1.8 MB
Download
TKE04.Modbus
Universelle Feller Edizio Tasterplatte mit integriertem Buskoppler für bis zu 4 Taster und RGB LEDs in beliebiger Anordung.
Konfigurierbare Signalisationsfarben. Meldung von Einfach- Doppel- und Dauerbetätigung sowie Ende der Dauerbetätigung. Toolfreie Konfiguration.
.
170419(Er) TKE04.pdf
Adobe Acrobat Dokument 1.7 MB
Download
TKE08.Modbus
Universelle Feller Edizio Tasterplatte mit integriertem Buskoppler für bis zu 8 Taster und RGB LEDs in beliebiger Anordung.
Konfigurierbare Signalisationsfarben. Meldung von Einfach- Doppel- und Dauerbetätigung sowie Ende der Dauerbetätigung. Toolfreie Konfiguration.
.
170419(Er) TKE08.pdf
Adobe Acrobat Dokument 1.7 MB
Download
BKM04.Modbus
Buskoppler zu Feller Edizio Universal Elektroniktastern der Serie 391x. Direktstecker zur werkzeuglosen Montage auf dem Tastsensor. Geeignet für Tastsensoren mit 1 bis 4 Tasten und optionaler LED Statusanzeige. Zuschaltbare Positionsbeleuchtung. Meldung von Einfach- Doppel- und Dauerbetätigung sowie Ende der Dauerbetätigung. Toolfreie Konfiguration.
.
151125(Er) BKM04.pdf
Adobe Acrobat Dokument 2.5 MB
Download
BKU04.Modbus
Buskoppler für konventionelle Taster mit 1 bis 4 Tasten und optionaler LED Statusanzeige (24VDC).
Meldung von Einfach- Doppel- und Dauerbetätigung sowie Ende der Dauerbetätigung. Toolfreie Konfiguration. Befestigung vorbereitet für Feller Tragring oder direkt auf Feller Tasterkörper.
.
151127(Er) BKU04.pdf
Adobe Acrobat Dokument 1.4 MB

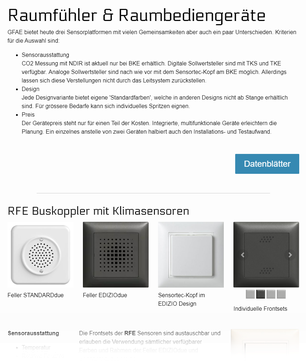

Sensoren & Raumbediengeräte

Download
BKRF.TH.Modbus BKRF.THQ.Modbus
Raumbediengerät mit integriertem Buskoppler. Temperatur-, Feuchte- und Luftqualitätsmessung (nur mit Option Q). Sollwertschiebung über 7 Stufen, fernverstellbar. Toolfreie Konfiguration.
.
180530(Er) BKRF.pdf
Adobe Acrobat Dokument 2.0 MB
Download
TKS04.RFTH.Modbus TKS04.RFTHQ.Modbus
Universelle Tasterplatte mit integriertem Buskoppler für bis zu 4 Taster und RGB LEDs in beliebiger Anordung. Integrierte Temperatur- und Feuchte- und Luftqualitätsmessung (nur mit Option Q). Sollwertschiebung über 7 Stufen.
Konfigurierbare Signalisationsfarben. Meldung von Einfach- Doppel- und Dauerbetätigung sowie Ende der Dauerbetätigung. Toolfreie Konfiguration.
.
180530(Er) TKS08.pdf
Adobe Acrobat Dokument 1.8 MB
Download
TKS08.RFTH.Modbus TKS08.RFTHQ.Modbus
Universelle Tasterplatte mit integriertem Buskoppler für bis zu 8 Taster und RGB LEDs in beliebiger Anordung. Integrierte Temperatur- und Feuchtemessung. Sollwertschiebung über 7 Stufen. Konfigurierbare Signalisationsfarben. Meldung von Einfach- Doppel- und Dauerbetätigung sowie Ende der Dauerbetätigung. Toolfreie Konfiguration.
.
180530(Er) TKS08.pdf
Adobe Acrobat Dokument 1.8 MB
Download
TKE04.RFTH.Modbus
Universelle Feller Edizio Tasterplatte mit integriertem Buskoppler für bis zu 4 Taster und RGB LEDs in beliebiger Anordung. Integrierte Temperatur- und Feuchtemessung. Sollwertschiebung über 7 Stufen.
Konfigurierbare Signalisationsfarben. Meldung von Einfach- Doppel- und Dauerbetätigung sowie Ende der Dauerbetätigung. Toolfreie Konfiguration.
.
170419(Er) TKE04.pdf
Adobe Acrobat Dokument 1.7 MB
Download
TKE08.RFTH.Modbus
Universelle Feller Edizio Tasterplatte mit integriertem Buskoppler für bis zu 8 Taster und RGB LEDs in beliebiger Anordung. Integrierte Temperatur- und Feuchtemessung. Sollwertschiebung über 7 Stufen.
Konfigurierbare Signalisationsfarben. Meldung von Einfach- Doppel- und Dauerbetätigung sowie Ende der Dauerbetätigung. Toolfreie Konfiguration.
.
170419(Er) TKE08.pdf
Adobe Acrobat Dokument 1.7 MB
Download
BKNGTHS.Modbus
Buskoppler für RFE / RHTE Sensorköpfe
Unterstützt Temperatur-, Feuchtemessung, Sollwertsteller, Taste und LEDs
Vier Analogeingänge für zusätzliche Messgrössen (Luftqualität, CO2) oder als 24V Schalteingänge mit Ereignismeldung.
Geeignet zur Montage auf Tragring. Lieferung ohne Tragring/Montagerahmen.
.
160812(Er) BKNGTHS.pdf
Adobe Acrobat Dokument 1.3 MB

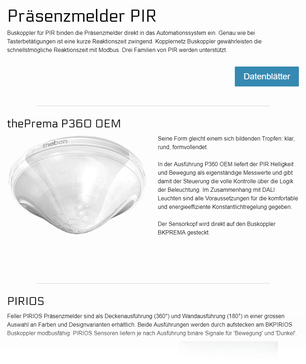

Präsenzmelder

Download
BKPIR.Modbus BKPREMA.Modbus
Buskoppler für HTS Präsenzmelder
'thePrema P360 OEM' sowie
'compact office 24V Lux' und 'compact passage'
.
160715(Er) BKPREMA.pdf
Adobe Acrobat Dokument 1.1 MB
Download
Sensorkopf HTS thePrema P360 OEM
Passiv-Infrarot-Präsenzmelder für Deckenmontage.
Erfassungsbereich von bis zu 20x20m. Lichtmessung mit wählbarem Messfeld. Geeignet für Konstantlichtregelung.
.
160715(Er) BKPREMA.pdf
Adobe Acrobat Dokument 815.8 KB
Download
BKUPIR.Modbus
Buskoppler für Präsenzmelder mit 24V Ausgängen.
1 Eingang mit schneller Ereignisübermittlung und zusätzlich 3 Statuseingänge . Toolfreie Konfiguration.
Vorbereitet für Montage auf Feller Tragring.
.
160715(Er) BKUPIR.pdf
Adobe Acrobat Dokument 1.4 MB
Download
BKNG.PIRIOS.Modbus
Buskoppler für Feller Präsenzmelder PIRIOS 180° und 360°. Schnelle Ereignisübermittlung 'Lichtanforderung' und detaillierte Messwerte.
Geeignet zur Montage auf Tragring. Lieferung ohne Tragring/Montagerahmen.
.
160715(Er) BKNG.PIRIOS.pdf
Adobe Acrobat Dokument 1.2 MB

Module für Hohlboden/-decke oder Montage an Trassen

Download
SA42i.Modbus
Busfähiger Storenaktor für 4 unabhängige Antriebe. Integrierte 24V Versorgung. Umschaltverzögerung und Verriegelung zwischen Auf/Ab‑Kanälen deaktivierbar. Toolfreie Konfiguration.
.
120201(Er) SA42i.pdf
Adobe Acrobat Dokument 1.2 MB
Download
VA8i.Modbus
Busfähiger Ventil-Aktor zur Ansteuerung von 8 Ventilgruppen mit thermischen Antrieben 230VAC 30W. Toolfreie Konfiguration.
.
140521(Er) VA8.pdf
Adobe Acrobat Dokument 798.4 KB
Download
RM2.Modbus
Busfähiges Raummodul
4 Triac Ausgäng 230VAC 12VA für Ventilgruppen mit elektrothermischen Antrieben, 4 Analogausgänge 0-10V,
12 Universaleingänge Digital 24V oder Analog 0-10V,
Integrierte 24V 18W Speisung zur Versorgung lokal angeschlossener Peripherie.
.
170824(Er) RM2.pdf
Adobe Acrobat Dokument 1.7 MB
Download
DALIGW.Modbus
Lichtsteuermodul für 128 DALI EVG in 16 Gruppen.
Notfunktion bei Verbindungsabbruch zur SPS. Detaillierte Statusinformationen zu jeder Gruppe. Zero Configuration Mode für zwei unabhängige Gruppen.
.
170714(Er) DALIGW.pdf
Adobe Acrobat Dokument 1.7 MB

Module für Verteiler und Elektroschränke  (REG)

Download
Aktor4.Modbus
Busfähiger vierfach Schaltaktor zur Montage auf DIN Profilschiene. Statusanzeige und manuelle Übersteuerung jedes einzelnen Kanals. Individuelle Einspeisung für jeden der vier 230VAC 16A Umschaltkontakte. Aktivierbare Umschaltverzögerung für Ansteuerung von Storenmotoren. Toolfreie Konfiguration.
.
150916(Er) Aktor4.pdf
Adobe Acrobat Dokument 1.4 MB
Download
Aktor4.RT3SL.Modbus
Busfähiger vierfach Schaltaktor zur Montage auf DIN Profilschiene. Statusanzeige und manuelle Übersteuerung jedes einzelnen Kanals.
Special Load Arbeitskontakte für hohe Einschaltströme.
.
150916(Er) Aktor4.RTS3T.pdf
Adobe Acrobat Dokument 1.4 MB
Download
Aktor4HV.Modbus
Busfähiger vierfach Aktor zur Ansteuerung von Ventilegruppen mit thermischen Antrieben. Montage auf DIN Profilschiene. Statusanzeige und manuelle Übersteuerung jedes einzelnen Kanals. Gemeinsame Einspeisung für alle vier Triacs. Schaltleistung je 230VAC 30W. Toolfreie Konfiguration.
.
150916(Er) Aktor4HV.pdf
Adobe Acrobat Dokument 1.3 MB
Download
Aktor4.DO24V.Modbus
Busfähiger vierfach Aktor mit 24V Ausgängen. Montage auf DIN Profilschiene. Statusanzeige und manuelle Übersteuerung jedes einzelnen Kanals. Toolfreie Konfiguration.
.
150916(Er) Aktor4.DO24V.pdf
Adobe Acrobat Dokument 1.3 MB
Download
4AO.12AIx.Modbus
Kombimodul für DIN Profilschiene.
12 Analogeingänge 0..10V, 24V tolerant.
Davon 4 Eingänge als Digitaleingänge mit schneller Ereignisübermittlung nutzbar
4 Analogausgänge 0..10V, einzeln umschaltbar als 24V Digitalausgang.
.
120807(Er) 4AO12AI.pdf
Adobe Acrobat Dokument 154.5 KB
