HLK Raumautomation
Bis zu 100 Regelzonen mit je einem Raumbediengerät/Sensor und durchschnittlich 6 elektrothermischen Ventilantrieben lassen sich über einen einzelnen Modbus erschliessen. Eine einzelne Steuerung kann gleichzeitig mehrere Busse bedienen.
Integrale Anwendung mit Beschattung, Beleuchtung und Klima nutzen denselben Bus, dieselben Bedienstellen und eine gemeinsame Steuerung. Sie nutzen Informationen zur Raumnutzung für die Klimaregelung.
Merkmale:
- Bedienstellen in den gängigen Designs
- Grosse Auswahl an Steuerungen verschiedenster Leistungsklassen
- 160 Bedienwippen oder Motoren pro Bus. Verdrahtung in freier Topologie.
- Erweiterung um zusätzliche Busse
- Einfache 'Parallelschaltung' von Bedienung und Sensoren
Bedienstellen passend zum Architekturkonzept

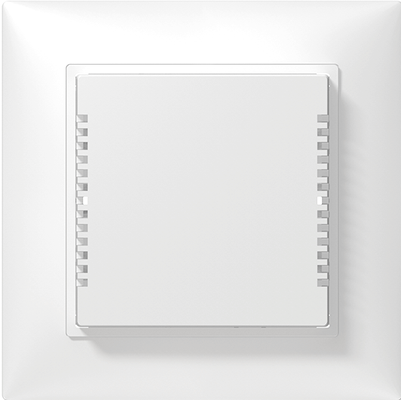

Modbus Raumfühler für Temperatur Feuchte und Luftqualität VOC. Digitaler Sollwertsteller mit Fernsteuerung/-rückstellung. Automatische Synchronsation mehrer Bedienstellen einer Zone und Zusammenfassung parallelgeschalteter Sensoren im Anwendungsframework.

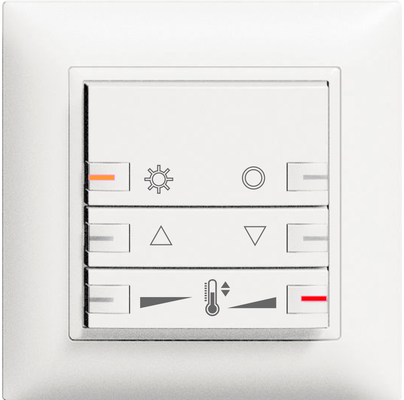

Für integrale Anwendungen lassen sich die Bediengeräte mit Tastern/Wippen für Beschattung und Beleuchtung ausrüsten. TKE08/TKS08 Bedienstellen unterstützen bis zu 4 Wippen (8 Taster).

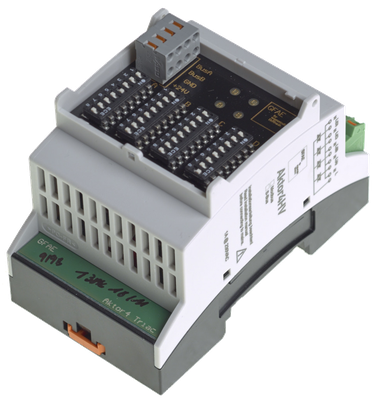

Aktoren für die Ventilsteuerung lokal, dezentral, auf der Profilschiene oder in der Hohldecke

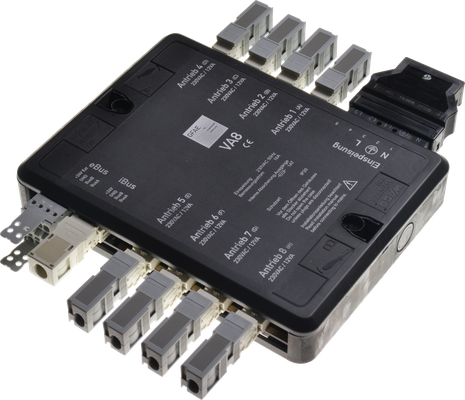

Die Modbus Ventilaktoren können sowohl bei der Steuerung, als auch abgesetzt in Kleinverteilern platziert werden. Der steckbare VA8 im flachen IP20 Gehäuse findet im Heizverteiler Platz und bedient 8 elektrothermische Ventile.

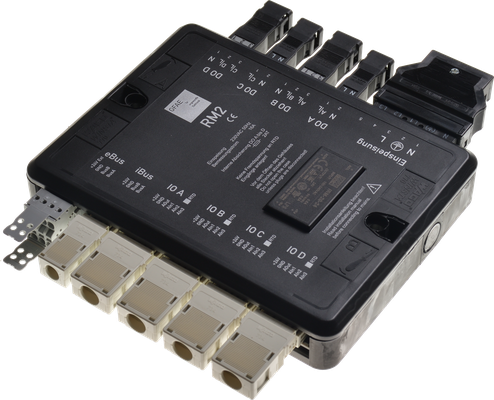

Die Ansteuerung von Ventilen mit 0-10V Schnittstelle erfolgt dezentral mit dem RM2 oder dem REG Modul.
Antriebe und VAV mit Modbus-Schnittstelle am PSR2 angeschlossen, werden von diesem über das Buskabel gespiesen. Die Repeater-Funktion des PSR2 schafft für diese Antriebe unabhängige Bus-Segmente.
Die Verbindung zwischen Aktoren und Steuerung ist ein 4-adriges Buskabel in Linien-,Stern- oder Baumtopologie.
Freiheit bei der Auswahl des Steuerungssystems

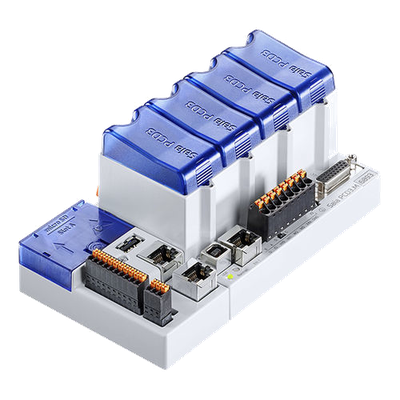

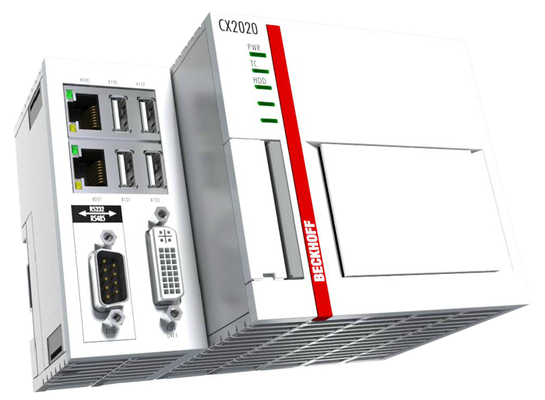

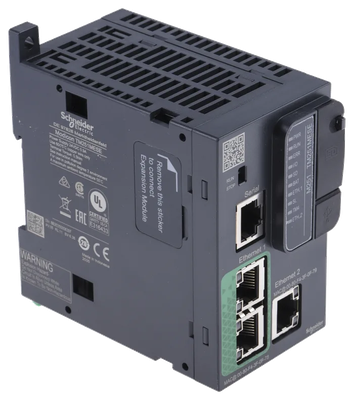

Für die Jalousiesteuerung mit Modbus ist ein kostenloses, frei erweiterbares Anwendungsframework verfügbar. Beispielanwendungen für Wago, Beckhoff, SAIA, Schneider Modicon, ABB und weitere.

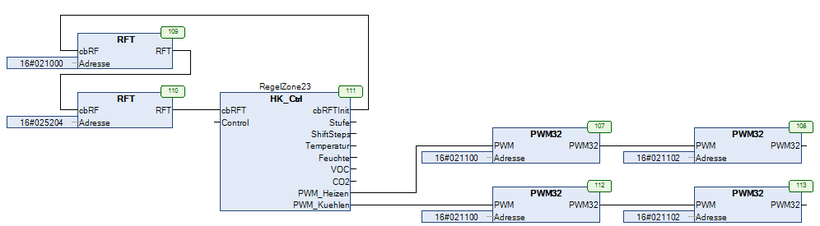

Anwendungsbeispiel: Eine Gruppe mit 2 Bedienstellen und je 2 Antrieben für Heizen und Kühlen.
Die Funktionalität des Ctrl-FB ist frei programmierbar; ebenso die Rückmeldungen zu den Bedienstellen.
Die am HK_Ctrl FB angeschlossenen Sensoren werden automatisch parallel betrieben. Von den Messwerten Temperatur, Feuchte, VOC und CO2 werden Minima, Maxima und Mittelwerte geliefert. Der aktuelle Sollwert-Shift wird an allen angeschlossenen Bedienstellen angezeigt.
