PSR und PSR2 sind kombinierte Speisung und Repeater für den dezentralen Einsatz.

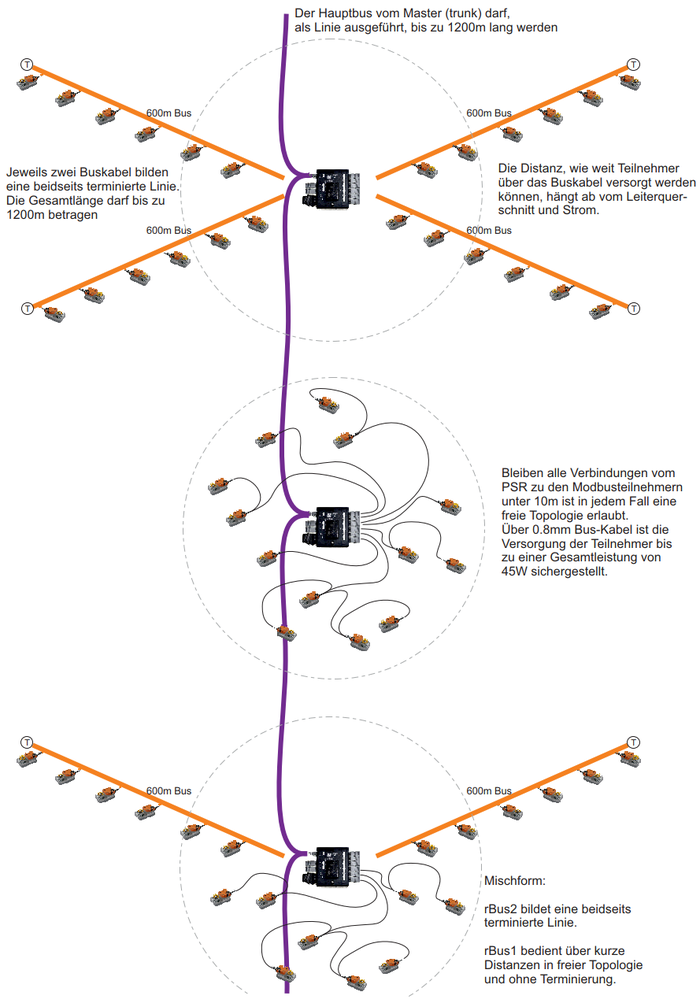

Repeater segmentieren den Modbus und schaffen kleine unabhängige Zonen. Diese sind in ihrer Ausdehnung so klein, dass die Verbraucher nahe genug sind um über das Buskabel versorgt zu werden.

Die von den Repeatern abgehenden Äste sind vom Hauptbus getrennt. Was sich als Baumstruktur präsentiert ist eine Zusammensetzung einzelner Linien.

PSR.Modbus ist die Kombination von dezentraler Speisung, Repeater und Verteiler in einem kompakten Gehäuse. Die Stromversorgung ist für die maximale Strombelastbarkeit (2 Ampère) der gebräuchlichen Buskabel ausgelegt.

• Leistungsabgabe 24V 45W
  Ausreichend für ca. 10 VAV oder 3 Brandschutzklappen
• Leitungslänge zu den angeschlossenen Antrieben: 50m
  Bei reduzierter Last (< 25W) vergrössert sich die zulässige Leitungslänge auf 100m.
• Auf die Maximallänge von 600m können wegen des Spannungsabfalls nur sehr kleine Versorgungsströme genutzt werden.

Hinweis: Für die schnelle KN2-Funktionalität müssen sich die Kopplernetz-Module innerhalb eines einzelnen Segments befinden. Sie dürfen nicht durch Repeater getrennt sein. Das PSR stellt dazu zwei nicht repeated Ausgänge (iBus) zur Verfügung. Für langsamere HLK Anwendungen (KN3) gilt diese Eischränkung nicht.
